自作PC作例 Ryzen 7 PRO 4750G／OPHION EVO
グラフィックスボードを搭載せずにパワフルなPCを作りたい！
2020年8月、Zen2仕様のAPU、AMDの「Ryzen PRO 4000Gシリーズ」が販売開始となり、早速購入しました。
今回購入したRyzen 7 PRO 4750Gで以下のようなメインPCを作りましたので、この記事にまとめました。
- Mini-ITXケース RAIJINTEK「OPHION EVO」を使ったおしゃれなPC
- 8コア16スレッドのパワフルなPC
- 小型で置き場所に困らないPC
パーツ構成と、組み立てる際のポイント、搭載しているパーツの性能を簡単に紹介します。
PCパーツ構成
今回組み立てするPCは、以下のパーツで構成されています。
| パーツ種別 | パーツ商品名 | 今回購入（税込） |
|---|---|---|
| CPU | AMD Ryzen 7 PRO 4750G | 43,978円 |
| マザーボード | GIGABYTE AORUS B550I PRO AX | 21,450円 |
| メモリ | G.Skill Trident Z Neo F4-3200C16D-32GTZN | 流用 |
| グラフィックスボード | SAPPHIRE PULSE RADEON RX 5700 XT 8G | 流用 |
| M.2 SSD(1) | WD BLACK SN750 NVMe 500GB | 流用 |
| M.2 SSD(2) | WD Blue 3D NAND SATA SSD WDS100T2B0B | 流用 |
| ケース | RAIJINTEK OPHION EVO | 流用 |
| 電源 | Corsair SF750 | 流用 |
| OS | Windows10 Pro | 23,800円 |
OPHION EVOはデュアルチャンバー構造（マザーボードと拡張ボードが背中合わせになる構造）で、比較的小型な部類です。
省スペースなケースなので、手戻りがないように考えながら組み込んでいきます。
ATXとほぼ同じ構成のPCを小型ケースに詰め込む
このページでは、PCパーツの簡単な紹介、組み立てのポイントをまとめました。
ケースの外観
ケースはRAIJINTEK「OPHION EVO」で、大きさはMini-ITXケースとしては標準的です。
左右の側面パネルが強化ガラスになっており、パーツが両側から見ることができます。
フロントパネルの内側に、2.5インチタイプのSSDやHDDを2台、搭載できます（今回はすべてM.2 SSDのため使用しません）。
SATAケーブル、電源ケーブルは電源上部のフロント側スペースを使って、上手に取り回します。
フロントUSBポートもありますが、私は取り外しました。
背面は、IOポートと拡張ボードが横に並びます。
背面ポートの大きさから、ケースのおおよその大きさが想像できると思います。
ケース以外のパーツ

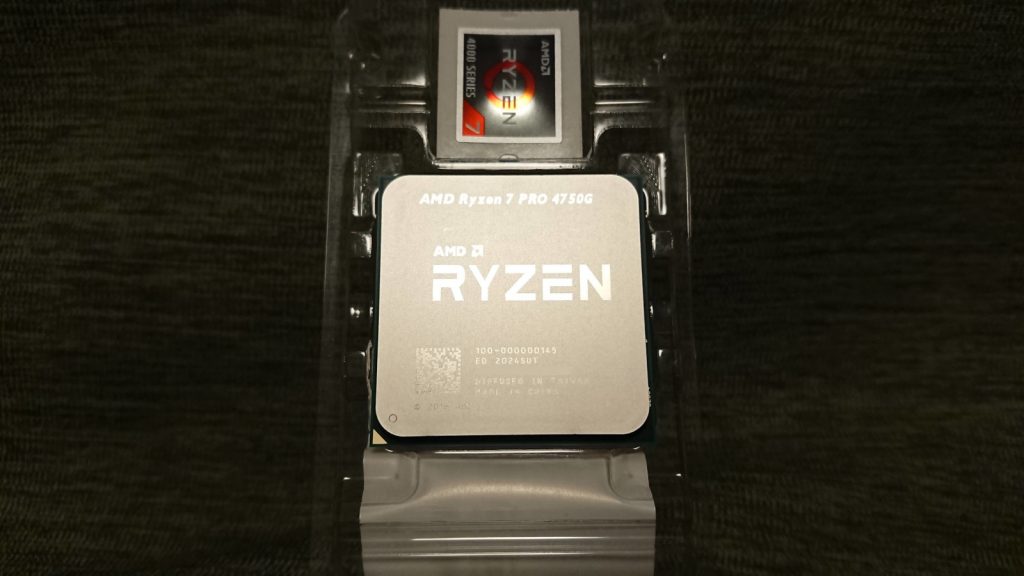

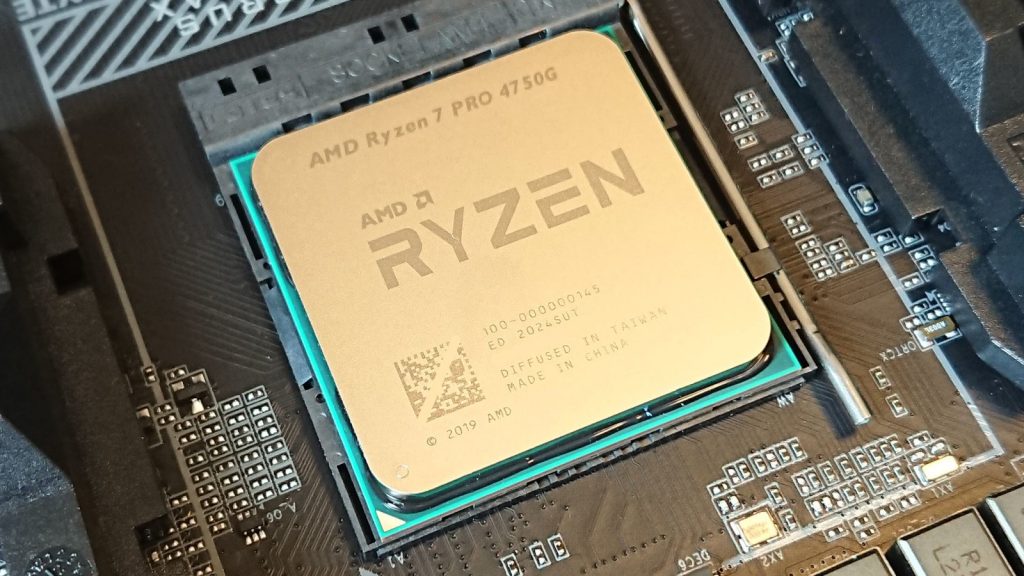

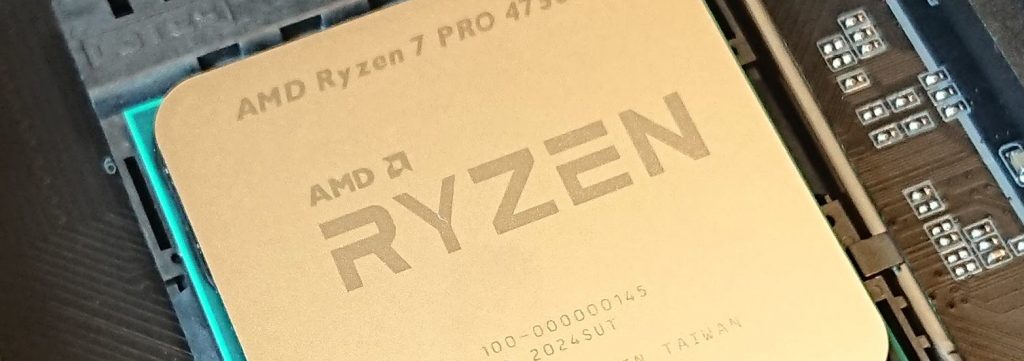

AMD Ryzen 7 PRO 4750G

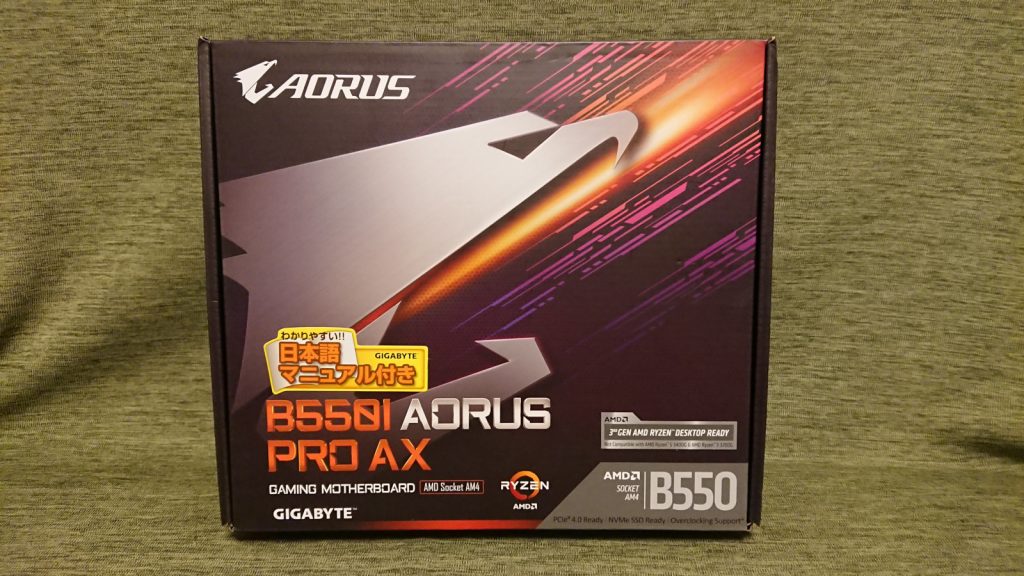

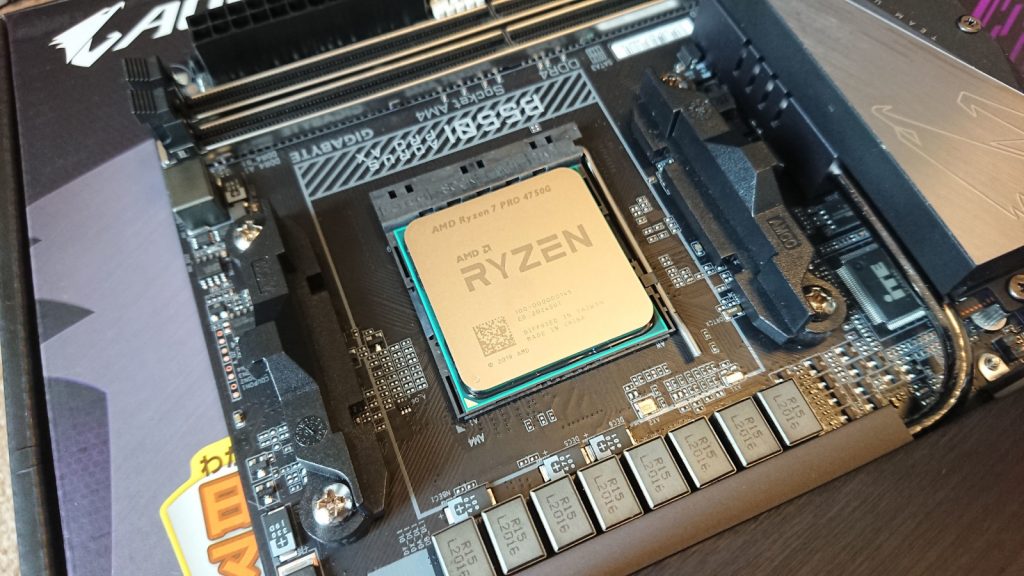

GIGABYTE B550I AORUS PRO AX (rev. 1.0)
AMD B550チップセットを搭載するMini-ITXのマザーボードです。
オーディオチップに「ALC1220」を搭載、背面IO部分はカバーですっきり、全体的にシックなデザインで、APUを載せて使うにはぴったりなマザーボードです。
CORSAIR iCUE H100i RGB PRO XT
簡易水冷タイプのCPUクーラーです。
ヘッド部分がLEDで光ります。ファンは標準のものは使用せず、「SILENT WINGS 3」を取り付けました。
G.Skill Trident Z Neo F4-3200C16D-32GTZN
PC4-25600（DDR4-3200）仕様、2枚合計32GBのメモリです。
ヒートシンク上部がLEDで光ります。
昔から欲しかったパーツなので、規格が古くなるまで使い倒す予定です。
組み立て時のポイントと完成イメージ
組み立てにあたり、作業が大変だった点、気を付けた点、よかった点は以下の通りです。
2.5インチドライブを排除してすべてM.2 SSD化

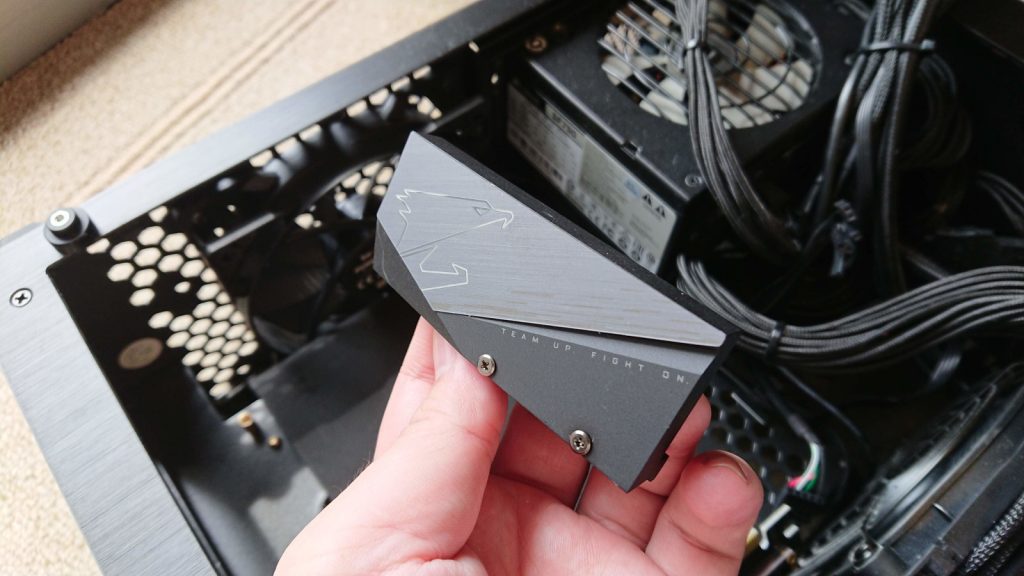

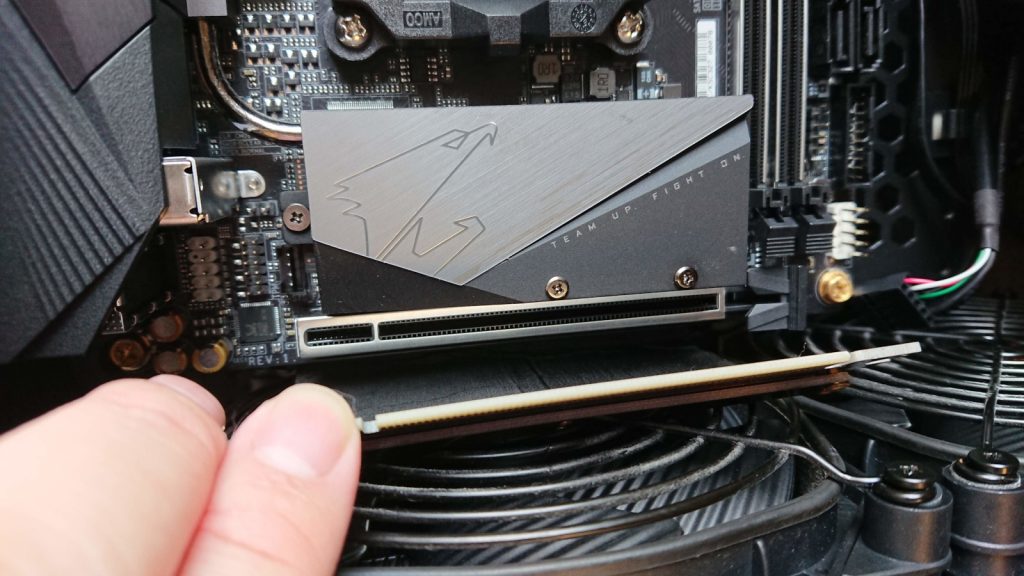

マザーボードの表面、裏面ともにM.2スロット（裏面はSATA接続）があります。
2.5インチタイプのSSDはすべて取り外し、PC内のSSDはすべてM.2化しました。
ドライブに接続するケース内の配線も省略できます。
SFX電源を搭載してケース内スペースを確保
OPHION EVOはATX電源を搭載できますが、SFX電源を搭載することで、電源背面に隙間ができます（ATX-SFX電源用変換マウンタが必要）。
裏配線ができないかわりに電源裏のスペースにケーブルを押し込みます。
パーツ組み込みと配線は並行して作業する
電源スイッチ、HDDアクセスランプなど、細かい配線、電源類、最後に簡易水冷クーラーを取り付けて配線、といった流れで作業を行いました。
配線したあとにメモリを取り付けると作業がスムーズです。
底面にケースファン、天面にラジエーターを組み込んで表側は完成です。
ケーブルがばらけないよう、CPUクーラーのヘッダから出ているケーブルはチューブにくくりつけています。
ケーブル配線については、以下の記事に詳しく書いています。
http://sunsun-blue.net/2019/01/30/post-502/
グラフィックスボードの電源コネクタが一段下がった位置にあるので、ラジエーターについているファンにケーブルが干渉しません。
この仕様のおかげで、グラフィックスボードのケーブル処理もきれいにできました。
完成イメージ
表側は簡易水冷クーラーのヘッダやメモリのLEDで装飾されます。
本体を左側に設置したとき、これらのパーツを見ることができます。
裏側は拡張カードスロットに搭載したパーツが見えます。
LED装飾がないため、ケース内側にLEDテープを貼り付けて、パーツが照らされるようにしました。
